Phần mềm mô phỏng mạch điện tử số - Multimedia Logic

Giới thiệu chung về phần mềm Multimedia Logic

MultiMedia Logic là một mã nguồn mở. Chương trình cho bạn một công cụ cho phép bạn kiểm tra mạch cho mục đích kiểm tra lỗi. Nó cũng cung cấp cho bạn một thiết bị hiển thị ASCII có khả năng mô phỏng một thiết bị đầu cuối đơn giản.

Đầu tiên các bạn tải phần mềm theo link dưới:

------------------------------------

------------------------------------

Hướng dẫn cài đặt & sử dụng cơ bản.

Đối với Windowns XP, Windowns 7 thì các bạn làm theo hướng dẫn bên dưới:

Đối với Windown 8, Windown 10 hay các máy kích đúp vào cài đặt có thể bị lỗi "NSIS Error" như hình dưới:

Để khắc phục lỗi này các bạn thực hiện thêm các bước sau:

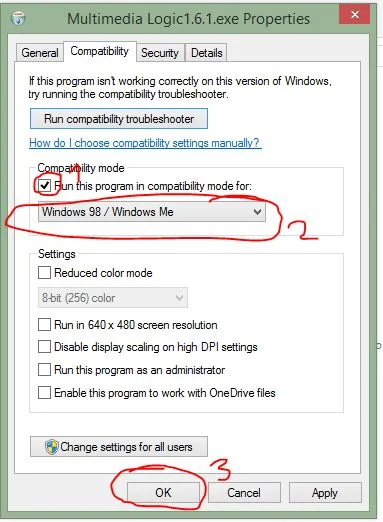

1. Click chuột phải vào file cài đặt chọn "Properties".

2. Chọn Tab "Compatibility". Tại "Compatibility mode" tick chọn "Run this

program in compatibility mode for:". Sau đó tick chọn khung bên dưới sẽ có danh

sách chọn Windown xổ xuống. Chúng ta sẽ chọn "Windowns 98/ Windowns Me".

3. Sau đó chọn Apply => Ok

Sau khi thực hiện xong thì các bạn có thể cài đặt theo hướng dẫn bên trên.

Trường hợp không thấy biểu tượng phần mềm ngoài Desktop, chúng ta vào đường dẫn

sau để đưa nó ra ngoài:

+ Đối với Win x64 bit: C:\Program Files (x86)\Multimedia Logic

+ Đối với Win x32 bit: C:\Program Files\Multimedia Logic

Click chuột phải vào "Mmlogic.exe" => Send to => Desktop" để đưa biểu tượng ra

màn hình chính.

Hướng dẫn sử dụng Multimedia Logic :

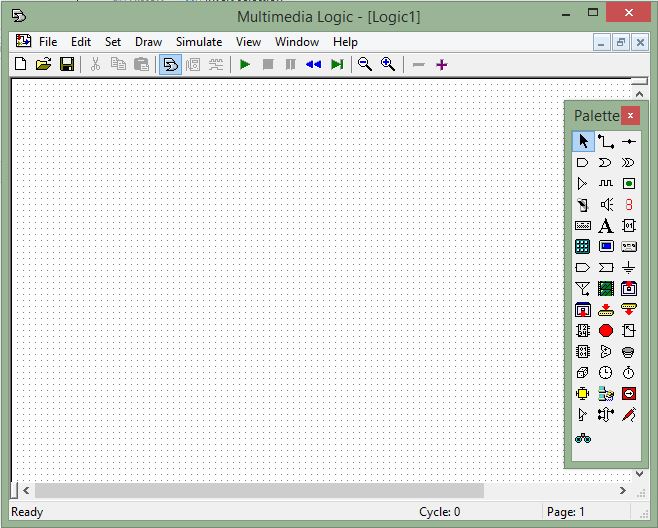

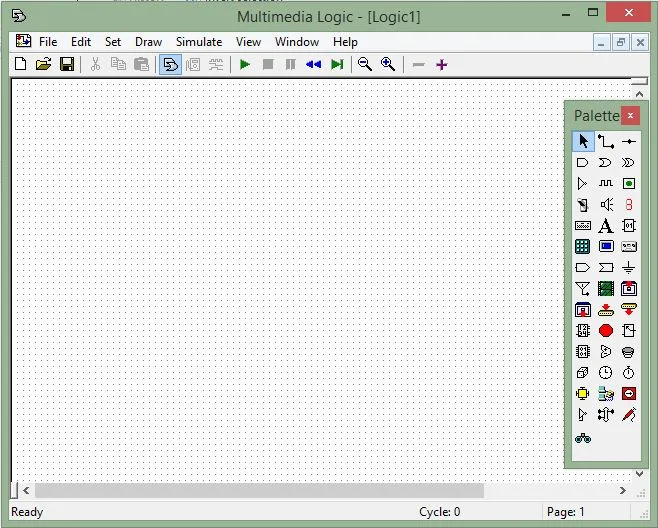

- Để tạo một bản vẽ theo dự án của bạn, chọn "File => New". Tại cửa sổ logic

chúng ta có thể thao tác và vẽ rất đơn giản với thanh công cụ sẵn có.

- Ngoài ra các bạn có thể tham khảo một số ví dụ có sẵn bằng cách chọn "File => Open"

theo đường dẫn sau, trong thư mục Examples sẽ có nhiều ví dụ cho bạn lựa chọn:

+ Đối với Win x64 bit: C:\Program Files (x86)\Softronics\Mulimedia Logic\Examples

+ Đối với Win x32 bit: C:\Program Files\Softronics\Mulimedia Logic\Examples

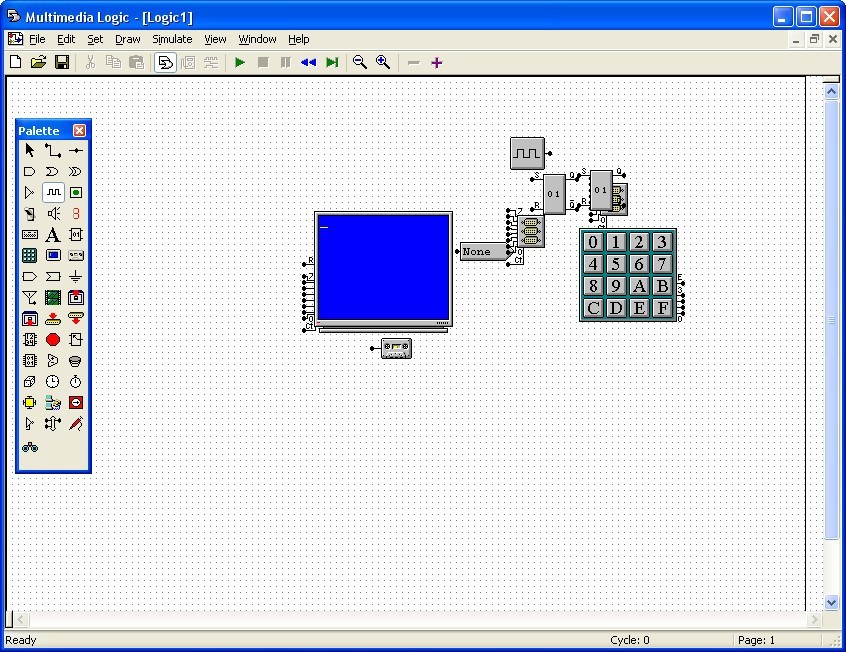

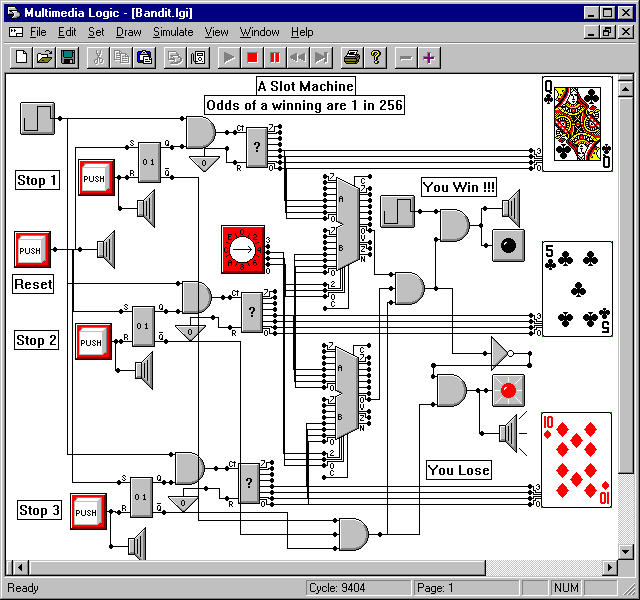

Ảnh một số ví dụ cơ bản:

CHÚC CÁC BẠN THÀNH CÔNG !
