Đồng hồ kỹ thuật số dùng led 7 đoạn, có chỉnh thời gian và hẹn giờ báo thức (7490, 7447, 7486, 7485, vv)

Share mạch đồng hồ kỹ thuật số dùng led 7 đoạn, có chỉnh thời gian và hẹn giờ báo thức.

Đồng hồ kỹ thuật số là bộ đồng hồ được sử dụng được sử dụng hoàn toàn bằng các IC số sau : 74LS85, 74247 (hoặc 7447) giải mã  led 7 đoạn loại anod (vì led 7 đoạn sử dụng loại anod), 74LS86, 7490, phần tạo xung dùng khối tạo xung bằng thạch anh hoặc xung dùng IC555, bao gồm hai nút nhấn chỉnh giờ và phút và 4 khối nút nhấn cài đặt báo thức theo phương pháp mã nhị phân.

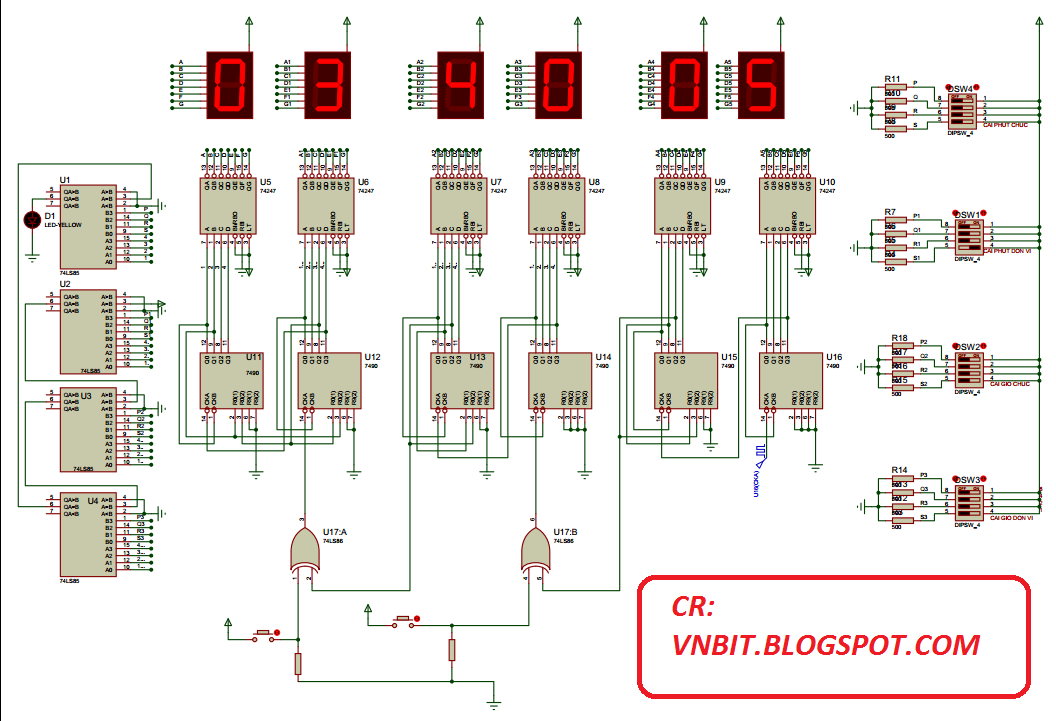

Sơ đồ bên dưới được mình vẽ và mô phỏng bằng phần mềm Proteus.

Nhấn vào đây để xem hình ảnh rõ hơn nếu vẫn chưa thấy rõ và xem cụ thể các bạn có thể tải file mô phỏng ở link bên dưới.

------------------------------------------

------------------------------------------
