Mạch đếm sản phẩm dùng IC số, có cài đặt được số đếm.

Mạch đếm sản phẩm dùng IC số, có cài đặt được số đếm được sử dụng bởi 3 khối IC (74LS85, 7447, 7490) . Gồm 2 khối cài đặt  số đếm sử dụng theo mã nhị phân.

Phần cảm biến có thể tự tạo bằng việc kết hợp giữa phần tạo xung IC 555 kết hợp với led thu và phát hồng ngoại.

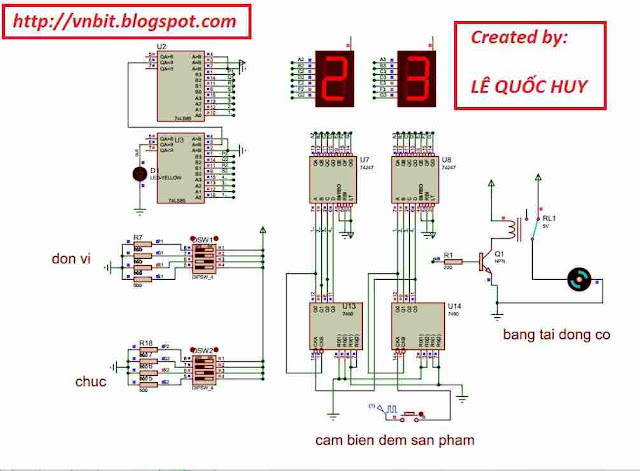

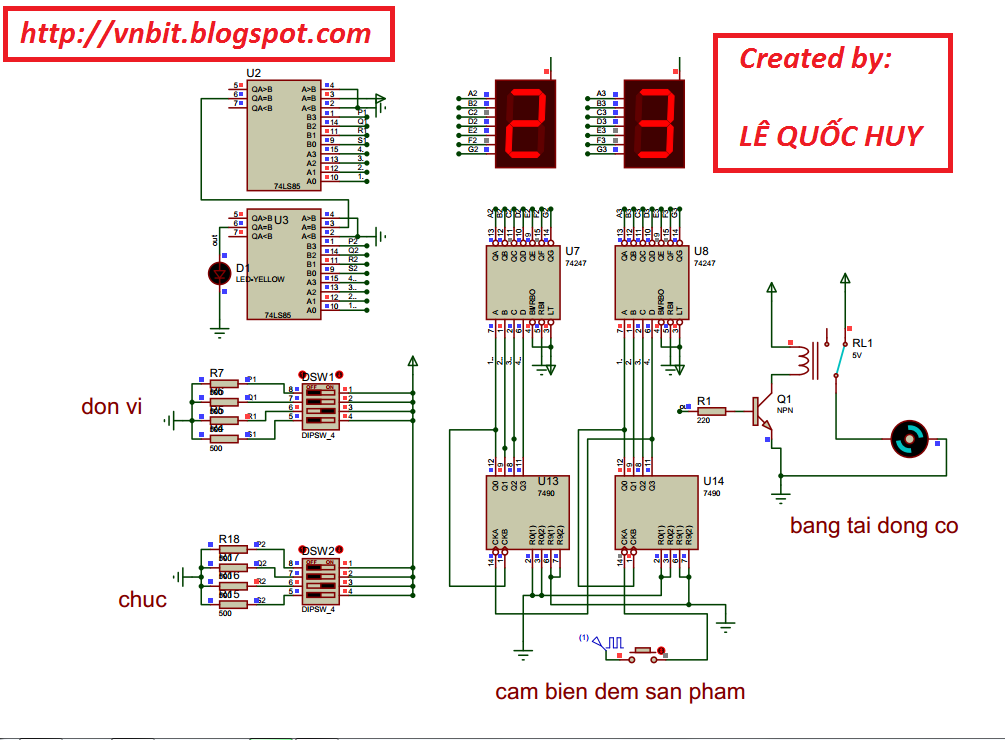

Sơ đồ bên dưới được mình vẽ và mô phỏng bằng phần mềm Proteus. Để rõ hơn các bạn vui lờng mở file bằng Proteus

Nhấn vào đây để xem hình ảnh rõ hơn nếu vẫn chưa thấy rõ và xem cụ thể các bạn có thể tải file mô phỏng ở cuối bài viết này

Nhấn vào link bên dưới để tải file mô phỏng.
--------------------------------------

--------------------------------------
